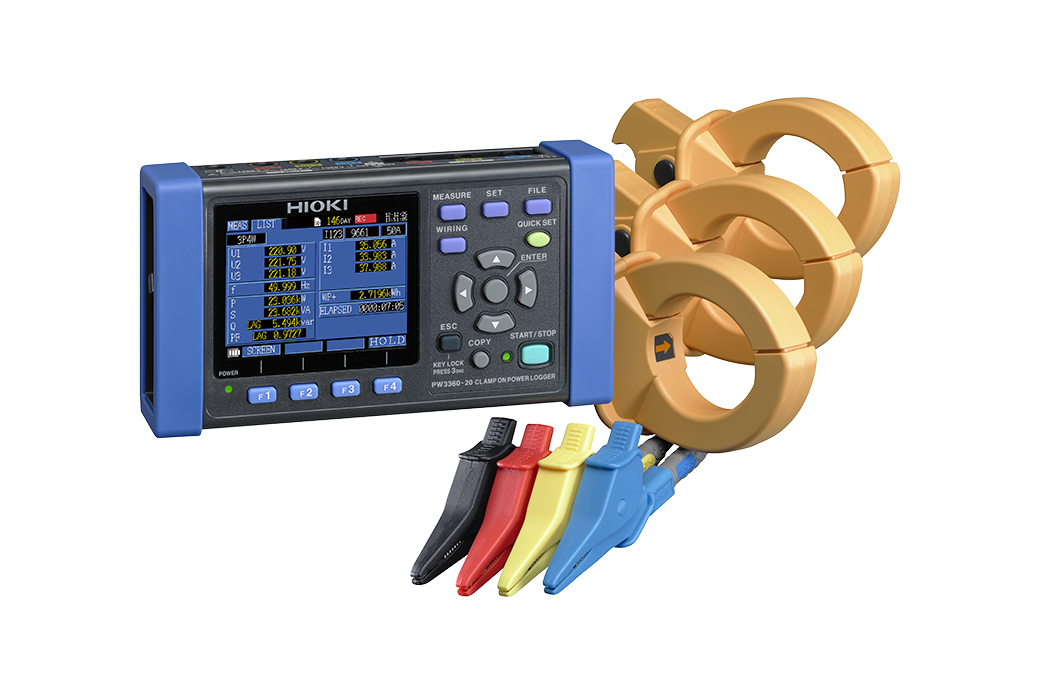

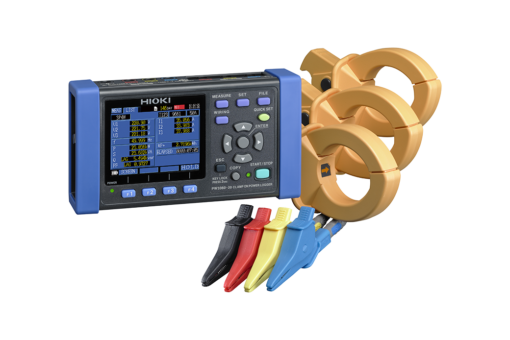

PW3360-21 Registrador de potencias con función de armónicos

HIOKI, memoria HiCorders es un dispositivo de monitorización de forma de onda de alta velocidad y de grabación que pueden medir simultáneamente varios fenómenos físicos, tales como tensión, corriente, temperatura, vibración, el peso, la aceleración y la rotación debido a completar el aislamiento entre canales y desde cada canal a la tierra. Más que sólo un osciloscopio digital, la 8860-50 grabador de memoria cabida a los módulos de entrada plug-and-play para satisfacer aplicaciones tales como monitoreo fuentes de alimentación comerciales, análisis de fallos de equipos eléctricos, la evaluación de los cargadores de vehículos eléctricos, y el análisis de la cinta transportadora velocidades. o Una CPU más rápida mejora en gran medida la operatividad del instrumento y la respuesta. o Multi-canal de iniciar la sesión hasta 64 o 128 canales (con unidad de escáner 8958) o 20 MS / s de muestreo de alta velocidad y adquisición de datos (DAQ) (con unidad analógica 8956). o LAN / USB / tarjeta PC incorporada ranura o en el módulo de entrada de alta tensión para la medición de alta tensión directamente.

Descripción

Los medidores de potencia con pinza HIOKI son dispositivos de medición de potencia multicanal que utilizan la entrada de un sensor de pinza para medir de forma precisa y segura la potencia en líneas monofásicas y trifásicas. Los registradores de energía trifásicos de 4 cables compactos PW3360 monitorean la demanda de potencia y otros parámetros de potencia para ayudar en las auditorías energéticas y validar las medidas de ahorro de energía.

Características principales

Admite circuitos monofásicos a trifásicos de 4 cables.
Mida entre 90V y 780V
Mida simultáneamente hasta tres circuitos monofásicos de 2 hilos (en el mismo sistema de alimentación)
Diseño delgado y compacto que se puede colocar en cualquier lugar
Almacene meses de datos en tarjetas SD

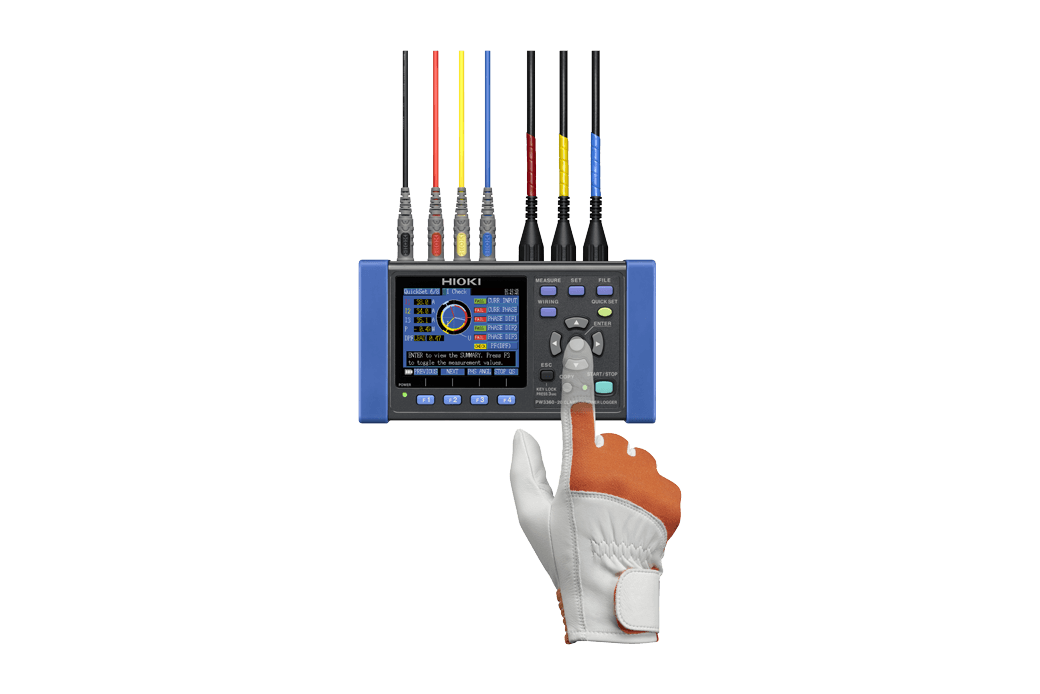

La función QUICK SET le guía para realizar las conexiones correctas
Elija PW3360-21 para mediciones de armónicos hasta el orden 40

N.º de modelo (Código de pedido)

PW3360-21	Modelo inglés, con función de análisis armónico.

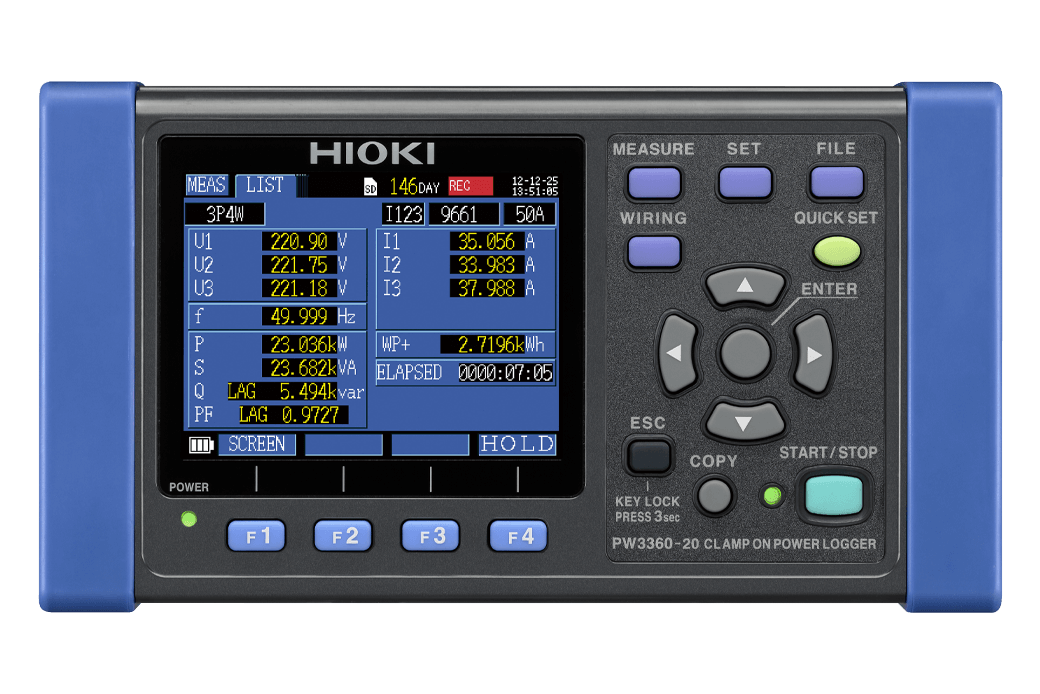

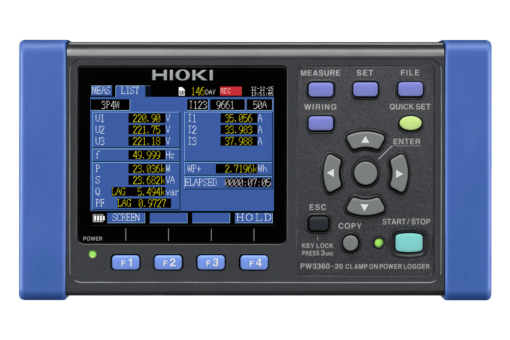

Funcionalidad de registrador de energía para mostrar los resultados de las mediciones como un gráfico para que pueda revisarlos de un vistazo

El PW3360 muestra los valores medidos registrados en forma de gráfico para facilitar su uso en la gestión de la energía. Además de los valores medidos instantáneos, puede revisar los valores máximos, mínimos y promedio moviendo el cursor en las pantallas de demanda y gráficos de tendencias.

Un registrador de energía portátil que es lo suficientemente pequeño como para usarlo en un cubículo reducido

Este registrador de energía es una herramienta esencial para actividades de ahorro de energía. Gracias a un diseño compacto que pesa solo 550 g, es fácil de llevar al campo e instalar en lugares reducidos.

Especificaciones básicas

Precisión garantizada: 1 año

Línea de medición y número de circuitos.	50/60 Hz, Monofásico 2 hilos (1/2/3 circuitos), Monofásico 3 hilos (1 circuito), Trifásico 3 hilos (1 circuito), Trifásico 4 hilos (1 circuito), Sólo corriente: 1 a 3 canales
Elementos de medición	Voltaje RMS, corriente RMS, valor de onda fundamental de voltaje, valor de onda fundamental de corriente, ángulo de fase de onda fundamental de voltaje, ángulo de fase de onda fundamental de corriente, frecuencia (U1), pico de forma de onda de voltaje (valor absoluto), pico de forma de onda de corriente (valor absoluto), potencia activa, potencia reactiva (con visualización de adelanto/retraso), potencia aparente, factor de potencia (con visualización de adelanto/retraso) o factor de potencia de desplazamiento (con visualización de adelanto/retraso), energía activa (consumo, regeneración), energía reactiva (adelanto/retraso), visualización de costo de energía, cantidad de demanda de potencia activa (consumo, regeneración), cantidad de demanda de potencia reactiva (adelanto/retraso), valor de demanda de potencia activa (consumo, regeneración), valor de demanda de potencia reactiva (adelanto/retraso), demanda de factor de potencia, entrada de pulso [solo PW3360-21]: Nivel de voltaje armónico, nivel de corriente armónica, nivel de potencia armónica, porcentaje de contenido, ángulo de fase, distorsión armónica total (THD-F o THD-R), hasta orden 40
Rangos de voltaje	600 V CA (rango de medición efectivo: 90,00 V a 780,00 V)
Rangos actuales	500,00 mA a 5,0000 kA CA (depende del sensor de corriente en uso), 50,000 mA a 5,0000 A CA (pinza de fuga solo en el sensor)
Rangos de potencia	300,00 W a 9,0000 MW (depende de la combinación de voltaje/corriente y del tipo de línea medida)
Precisión básica	Voltaje: ±0,3 % de la lectura ±0,1 % de los valores iniciales Corriente: ±0,3 % de la lectura ±0,1 % de los valores iniciales + precisión del sensor de pinza Potencia activa: ±0,3 % de la lectura ±0,1 % de los valores iniciales + precisión del sensor de pinza (con factor de potencia = 1)
Mostrar tasa de actualización	0,5 segundos (excepto cuando se accede a la tarjeta SD o a la memoria interna, o durante la comunicación LAN/USB)
Guardar destino	Tarjeta de memoria SD, o memoria interna en tiempo real
Intervalo de guardado de datos	1 segundo a 30 segundos, 1 minuto a 60 minutos, 14 selecciones
Guardar elementos	Guardar valor de medición: Solo promedio / Promedio, valor máximo/mínimo, [PW3360-21 solamente]: Guardar datos armónicos: Solo promedio / Promedio, valor máximo/mínimo en formato binario, Copia de pantalla: Formato BMP (guardado cada 5 min. en un intervalo de tiempo mínimo), Guardar forma de onda: Datos de forma de onda binaria
Interfaces	Tarjeta de memoria SD/SDHC LAN 100BASE-TX: función de servidor HTTP USB 2.0: cuando se conecta a una PC, la tarjeta SD y la memoria interna se reconocen como dispositivos de almacenamiento extraíbles, configuración remota a través del programa de comunicación, descarga de datos Salida de pulsos: proporcional a la potencia activa consumo al medir el consumo de energía integral, señal de colector abierto aislada
Funciones	Comprobación de conexión, guía de navegación de configuración rápida, reloj, entrada de pulsos
Fuente de alimentación	Adaptador de CA Z1006: (100 a 240 V CA, 50/60 Hz), 40 VA (incluido el adaptador de CA) Batería 9459: (CC 7,2 V, 3 VA, tiempo de carga 6 h 10 m), 8 horas de uso continuo ( con luz de fondo apagada)
Dimensiones y masa	180 mm (7,09 pulg.) de ancho × 100 mm (3,94 pulg.) de alto × 48 mm (1,89 pulg.) de profundidad, 550 g (19,4 oz) sin PW9002 180 mm (7,09 pulg.) de ancho × 100 mm (3,94 pulg.) de alto × 67,2 mm (2,65 pulg.) de profundidad, 830 g (29,3 oz) con PW9002
Accesorios incluidos	Cable de alimentación L9438-53 × 1 juego, adaptador de CA Z1006 × 1, cable USB × 1, manual de instrucciones × 1, guía de medición × 1, clip de color × 1 juego: rojo, amarillo, azul, blanco / dos de cada uno, para codificar por color los sensores de pinza, tubos espirales para agrupar los cables de los sensores de pinza × 5, CD de software de aplicación (SF4000 GENNECT One) × 1
