MR8740 Adquisidor de datos de alta velocidad

HIOKI, pinzas de corriente son dispositivos de medición de las mejores en su clase que incorporan la experiencia de Hioki en la tecnología de detección de corriente. La 3293-50 cuenta con un núcleo pinza fina y compacta que puede medir la corriente entre una amplia gama de 30mA 1000A. La pinza se construye de manera que la posición del panel de la pantalla se puede ajustar para adaptarse a la ubicación de medición, y la luz de fondo hace que sea fácil de usar incluso en lugares oscuros. Medida de corriente de fuga y cargar todos con el mismo dispositivo. o Pinza flip pantalla de diseño. o Tapa Innovadora para ver las lecturas de medición desde cualquier ángulo. o 1 mA a la precisión 1000A garantizada. o 6 rangos y el gráfico de barra de visualización. o Medida y muestre sólo la corriente de fuga de comercial componentes de frecuencia utilizando la función de filtro.

SKU: MR8740 Categoría: Registradores y Data Loggers Etiquetas: Analizador clase A, Analizador de red eléctrica, Armónicos, Calidad de energía, energía solar, Energías, Flicker, perturbaciones eléctricas, registrador de potencia

Descripción

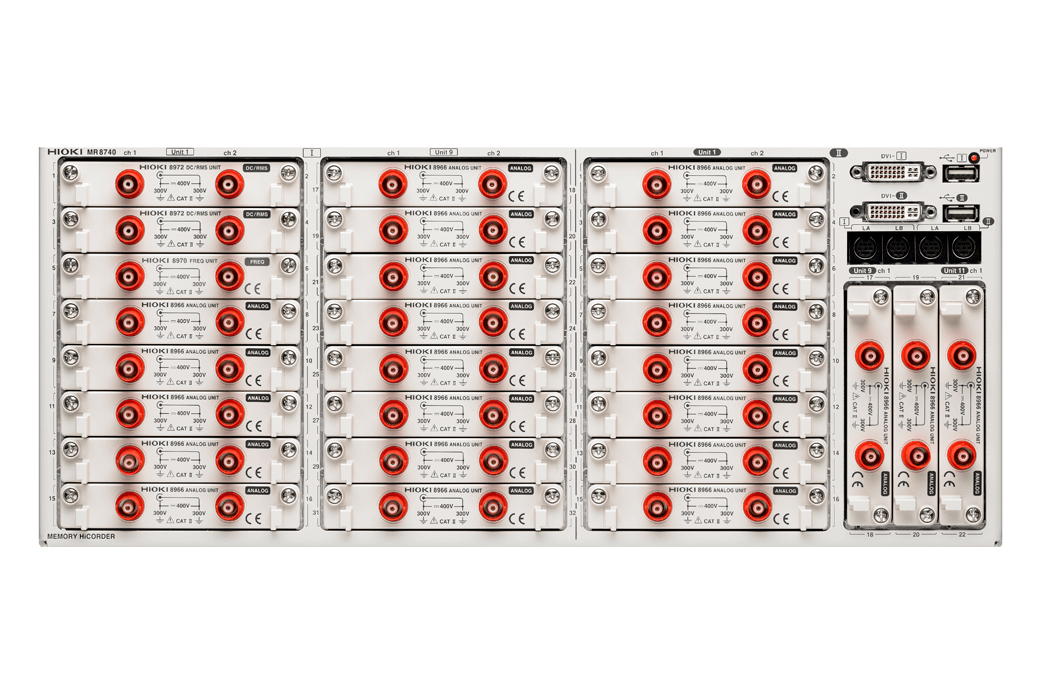

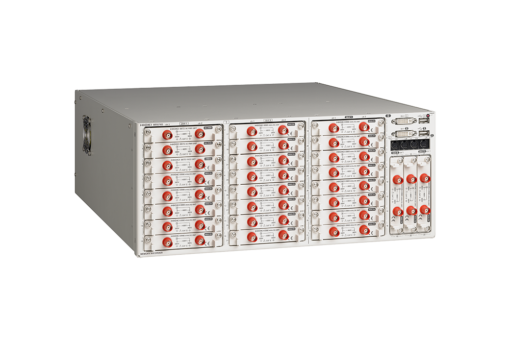

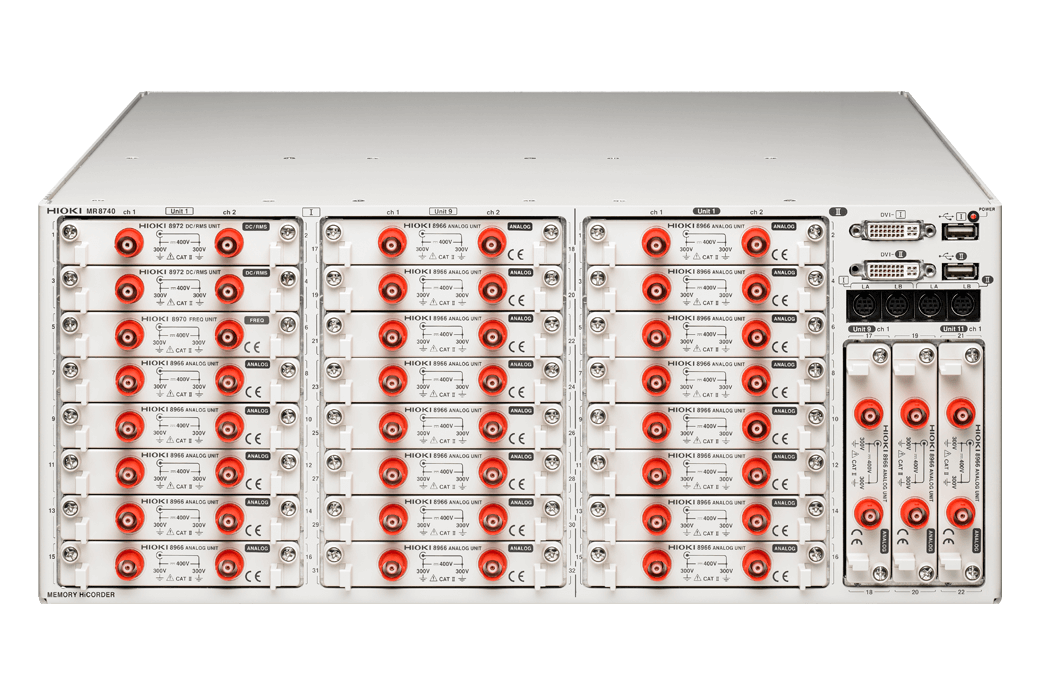

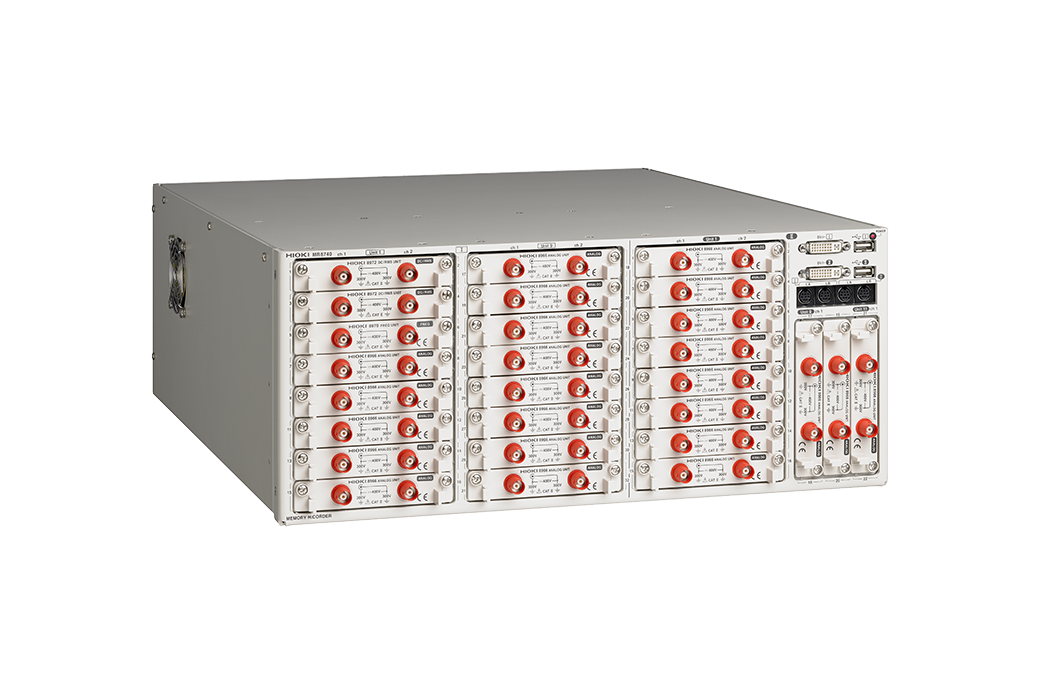

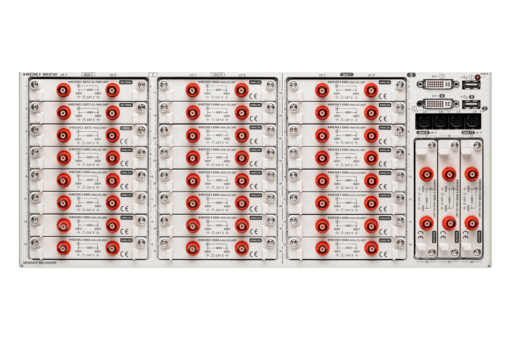

El MR8740 es un sistema de adquisición de datos de montaje en bastidor que ofrece mediciones multicanal de alta velocidad en un máximo de 32+22 canales. El módulo DVM MR8990 es una unidad de entrada de 2 canales para el MR8740 para medir fluctuaciones mínimas en la salida de sensores en automóviles y otros equipos y fluctuaciones de voltaje en dispositivos como baterías a altos niveles de precisión y resolución.

Úselo con la unidad generadora de forma de onda arbitraria U8793 para crear un generador de funciones, un generador de forma de onda arbitraria y medición de forma de onda en un solo dispositivo.

Características principales

¡Presentamos la unidad DVM MR8990 con alta resolución de 24 bits! Realice mediciones de alta velocidad y alta precisión sin pasar por un escáner.
Compatibilidad con medición multicanal (MR8740: hasta 54 canales)
Entrada aislada (entre canales de entrada; aislamiento de entrada a chasis: tensión nominal máxima de entrada a tierra de 300 V CA/CC)
Muestreo de alta velocidad (máx. 20 MS/s; con tipo de 54 canales, muestreo simultáneo de hasta 32 canales)
Ideal para montaje en bastidor (altura 4U/dentro de 180 mm; diseño tipo caja sin pantalla)

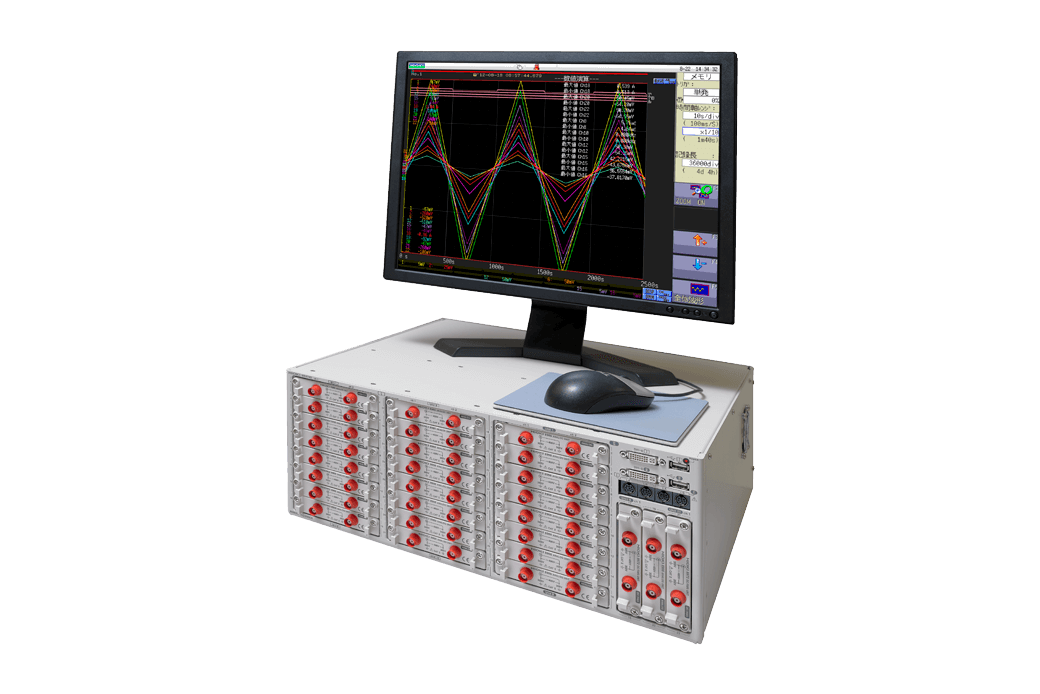

Muestre formas de onda y realice ajustes en un monitor y un mouse conectados por DVI-D
Medición remota a través de LAN usando comandos de control desde una PC (*1)

*1:Monitoreo de pantalla y operación remota disponible a través del navegador de Internet. Para una operación remota más rápida y conveniente, recomendamos utilizar el comunicador LAN Hioki 9333.

Nº de modelo (código de pedido)

MR8740	máx. 54 canales, memoria de 864 MW, solo unidad principal

Especificaciones básicas

Precisión garantizada: 1 año

máx. Número de canales	[Bloque I] 32 canales analógicos + 8 canales lógicos, o 29 canales analógicos + 56 canales lógicos (cuando se usa con entrada lógica integrada + unidad lógica enchufable 8973 × 3) [Bloque II] 22 canales analógicos + 8 canales lógicos, o 19 canales analógicos + 56 canales lógicos (cuando se usa con entrada lógica integrada + unidad lógica enchufable 8973 × 3)
Número de ranuras	[Bloque I] 16 ranuras (máx. 16) [Bloque II] 11 ranuras (Máx. 11)[Limitación en el número de ranuras] cuando se usa la Unidad actual 8971: Máx. 4, Cuando se utiliza la Unidad Lógica 8973: [Bloque I] Máx. 3; no puede usar las ranuras 9 a 16 [Bloque II] Máx. 3; no puede usar las ranuras 9 a 11
Número de canales lógicos	[Bloque I] Lógica de 8 canales (terminal de sonda lógica GND comparte una GND común con el chasis). [Bloque II] Lógica de 8 canales (terminal de sonda lógica GND comparte un GND común con el chasis).[La limitación en el uso de la entrada lógica incorporada] se aplica tanto al Bloque I como al Bloque II (con la medición lógica ENCENDIDA) – La resolución de medición en las ranuras 1 y 2 está limitada a 12 bits – No se puede usar la Unidad de frecuencia 8970 en las ranuras 1 y 2 – Cuando se usa la unidad DVM MR8990 en las ranuras 1 o 2: no se puede usar la entrada lógica integrada
Rangos de medición (escala completa de 20 div)	5 mV a 20 V/div, 12 rangos, resolución: 1/100 de rango (cuando se usa 8966) 5 mV a 50 V/div, 5 rangos, resolución: 1/50,000 de rango (cuando se usa MR8990)
Entrada máxima permitida	400 V CC (cuando se usa 8966; voltaje de límite superior que se puede aplicar entre terminales de entrada sin daño)
máx. tensión nominal a tierra	300 V CA/CC (la entrada y el instrumento están aislados; entre los canales de entrada y el chasis; voltaje límite superior que se puede aplicar entre los canales de entrada sin daño)
Características de la frecuencia	DC a 5 MHz (-3 dB, cuando se usa 8966)
Eje de tiempo (operación MEMORIA)	5 µs a 5 min/div; 26 rangos; resolución del eje de tiempo: 100 puntos/div; expansión del eje del tiempo: 3 etapas de ×2 a ×10; compresión: 13 etapas de 1/2 a 1/20.000
Funciones de medición	Memoria (grabación de alta velocidad), FFT
Capacidad de memoria	16 MW/ch (fijo), total de 864 MW instalados
Almacenamiento extraíble	Memoria USB (USB 2.0)
Mostrar	Ninguno (1 terminal DVI digital por bloque, 800 × 600 puntos)

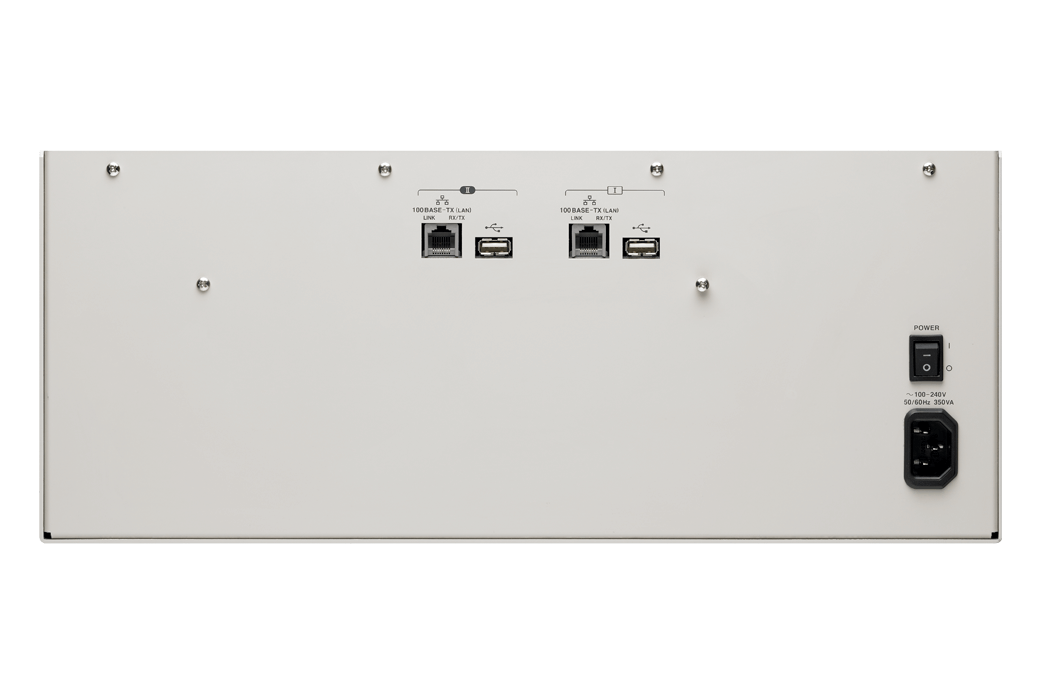

Interfaces externas	[LAN] 100Base-TX (compatibilidad con DHCP y DNS, servidor FTP, servidor HTTP) [USB] Receptáculo USB 2.0 Serie A × 2 (operación con ratón)
Alimentación	100 a 240 V CA, 50/60 Hz (250 VA máx.)
Dimensiones y masa	426 mm (16,77 pulgadas) de ancho × 177 mm (6,97 pulgadas) de alto × 505 mm (19,88 pulgadas) de profundidad, 10,8 kg (381,0 onzas) (solo unidad principal)
Accesorios incluidos	Manual de instrucciones × 1, Disco de aplicación (Visor de ondas Wv, Tabla de comandos de comunicación) × 1, Cable de alimentación × 1
