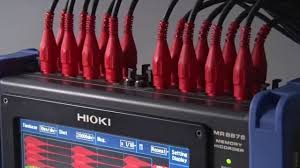

MR8875 Adquisidor de datos de alta velocidad

Adquisidor de datos de alta velocidad MR8875

Entrada directa de 1000 V, grabadora de memoria portátil de 16 canales para la adquisición de datos durante la prueba del vehículo con entrada de bus CAN directa

SKU: MR8875 Categoría: Registradores y Data Loggers Etiquetas: Analizador clase A, Analizador de red eléctrica, Armónicos, Calidad de energía, energía solar, Energías, Flicker, perturbaciones eléctricas, registrador de potencia

Descripción

ESPECIFICACIONES

HIOKI, es un dispositivo de monitorización de forma de onda de alta velocidad en forma de onda de monitoreo y grabación de los dispositivos que se pueden medir simultáneamente múltiples fenómenos físicos tales como tensión, corriente, temperatura, vibración, peso, aceleración y rotación debido al completo aislamiento entre canales y cada canal a la tierra. El grabador de adquisición de datos MR8875 ( DAQ ) arroja módulos de entrada plug- and-play para satisfacer aplicaciones tales como análisis de vehículo, prueba de consumo de corriente de los dispositivos portátiles, y la medición de las formas de onda de tensión de los materiales superconductores y los contactos a bordo . Entrada de 1000V y la medición instantánea de forma de onda de corriente continua o RMS con la nueva unidad analógica MR8905. Medir múltiples canales al mismo tiempo a pesar de diseño portátil de mano. Max 2 microsegundos registro simultáneo de alta velocidad para todos los canales de entrada. Guardar directamente a la tarjeta SD en tiempo real para no ser ininterrumpida a largo plazo. Registro de 16 bits de medición de alta resolución de la tensión, la temperatura, la distorsión y la CAN de señales. Cálculo de la FFT, el cálculo de la forma de onda funciones para el análisis avanzado. Pantalla táctil intuitiva para una operatividad óptima. Resistente a las vibraciones y temperaturas extremas, ideal para las pruebas de ensayo y de carretera a bordo de vehículos. 3 fuentes de alimentación diferentes.

Características principales

Entrada de 1000 V y medición instantánea de forma de onda CC o RMS con la unidad analógica MR8905
Registrador multicanal capaz de medir temperatura de termopar hasta 60 canales en intervalos de 10 ms
Mida múltiples canales simultáneamente a pesar del diseño portátil de mano
máx. Registro simultáneo de alta velocidad de 2 μs para todos los canales de entrada
Guarde directamente en la tarjeta SD en tiempo real para un registro ininterrumpido a largo plazo
Medición de alta resolución de 16 bits de voltaje, temperatura, distorsión y señales CAN
Cálculo FFT, funciones de cálculo de forma de onda para análisis avanzado
Pantalla táctil intuitiva para un funcionamiento óptimo
Resistente a vibraciones y temperaturas extremas

Nº de modelo (código de pedido)

MR8875	máx. 16 – 60 canales, memoria de 32 MW, solo unidad principal

Nota: los cables de prueba no están incluidos. Compre los conductores apropiados para su aplicación por separado. El adaptador de CA Z1005 se incluye de serie.

Especificaciones básicas

Precisión garantizada: 1 año

Número de unidades de entrada	Hasta 4 ranuras
Número de canales	máx. 16 canales analógicos (máx. 60 canales cuando se usa el MR8902) + 8 canales lógicos estándar + 2 canales de pulso Nota: Para las unidades analógicas, los canales están aislados entre sí y del GND del MR8875. Para puertos de unidad CAN o terminales lógicos estándar o terminales de pulso estándar, todos los canales tienen GND común.
Rangos de medición (20 div a escala completa)	5 mV a 10 V/div, 11 rangos (cuando se usa el MR8901), 500 mV a 50 V/div, 7 rangos (cuando se usa el MR8905), resolución: 1/1250 de rango
máx. tensión nominal	Entre terminales: 150 V CC Entre terminal a tierra: 100 V AC, DC (cuando se usa el MR8901)
Características de la frecuencia	DC a 100 kHz (-3 dB, cuando se usa el MR8901)
Eje de tiempo	200 µs a 5 min/div, 21 rangos, período de muestreo: 1/100 de rango, muestreo externo posible
Velocidad máxima de muestreo	[Al usar MR8901] 500 kS/s (período de 2 μs, todos los canales simultáneamente) [Al usar MR8902] 10 ms (todos los canales de entrada se escanean a alta velocidad durante cada intervalo de grabación) [Al usar MR8903] 200 kS/s (período de 5 μs, todos los canales simultáneamente) Muestreo externo: 200 kS/s (período de 5 μs)
Funciones de medición	Función de alta velocidad (grabación de alta velocidad), cálculo en tiempo real entre canales, cálculo FFT u otras funciones
Capacidad de memoria de almacenamiento	Total de 32 palabras M (expansión de memoria: N/A, 8 MW cada unidad de entrada) Nota: 1 palabra = 2 bytes, por lo tanto, 32 megapalabras = 64 megabytes. Nota: la memoria de almacenamiento se puede asignar según la cantidad de canales utilizados en cada unidad de entrada
Almacenamiento extraíble	Ranura para tarjeta SD ×1, memoria USB 2.0
Mostrar	Operación del panel táctil LCD en color SVGA-TFT de 8,4 pulgadas (800 × 600 puntos)
Interfaces de comunicación	LAN: 100BASE-TX (DHCP, compatible con DNS, servidor/cliente FTP, servidor WEB, envío de correo electrónico, control de comandos) USB: compatible con USB 2.0, receptáculo serie mini-B × 1 (configuración/medición con comando de comunicación o transferencia de archivos de tarjeta SD a PC), receptáculo serie A × 2 (memoria USB, mouse/teclado USB)
Alimentación	1) Adaptador de CA Z1002: 100 a 240 V CA (50/60 Hz), 56 VA 2) Paquete de baterías Z1003: 7,2 V CC, 36 VA, tiempo de funcionamiento continuo: 1 hora con luz de fondo encendida (el adaptador de CA tiene prioridad cuando se usa en combinación con el paquete de baterías), se carga mientras está instalado en el MR8875, tiempo de recarga: 3 horas 3) Alimentación CC externa: 10 a 28 V CC, 56 VA
Dimensiones y masa	298 mm (11,73 in) de ancho × 224 mm (8,82 in) de alto × 84 mm (3,31 in) de profundidad, 2,4 kg (84,7 oz), (excluyendo las unidades de entrada y el paquete de baterías Z1003) Datos de referencia: 3,47 kg/ 122,4 oz (incluidas las unidades MR8901 ×4 y el paquete de baterías Z1003)
Accesorios incluidos	1 manual de instrucciones, 1 guía de medición, 1 adaptador de CA Z1002, 1 hoja de protección, 1 cable USB, 1 correa para el hombro, 1 disco de aplicación (visor de ondas Wv, tabla de comandos de comunicación, editor CAN)
