PQ3100 Analizador de calidad de energía

Analizador de calidad de energía trifásico de 4 hilos que cumple con los estándares IEC61000-4-30 Clase S y guía en pantalla para brindar una configuración y prueba sencillas.

Los analizadores y medidores de potencia portátiles de Hioki son los mejores instrumentos de medición de potencia de su clase para medir líneas monofásicas o trifásicas con un alto grado de precisión y exactitud. El PQ3100 es un analizador de calidad de energía completo pero fácil de usar para monitorear y registrar anomalías en el suministro de energía, lo que permite investigar rápidamente sus causas y también para evaluar problemas de suministro de energía como caídas de voltaje, parpadeo, armónicos y otros problemas eléctricos.

Descripción

HIOKI, memoria HiLoggers son los registradores de datos de alta velocidad para la grabación de múltiples canales de señales de voltaje, temperatura, resistencia a la humedad, o algunos modelos que proporcionan un completo aislamiento entre canales y una fuerte resistencia al ruido. El LR8410-20 es un sistema de registro inalámbrica innovadora capaz de capturar hasta 105 canales de datos de forma inalámbrica mediante la tecnología inalámbrica Bluetooth. o Captura de datos de registro utilizando la tecnología inalámbrica Bluetooth®. Instalar módulos de registro en lugares de difícil alcance (a distancias de línea de visión de hasta 30 metros * 1) (* 1) La presencia de obstrucción puede disminuir la distancia. o Elija una unidad de entrada basada en los parámetros que desea medida (unidades de 15 canales y 2 canales están disponibles). o Añada fácilmente hasta 7 unidades de entrada de forma inalámbrica a mantener su entorno libre de enredos de cables (para un total de hasta 105 canales utilizando las unidades de 15 canales). o 100 mseg simultánea de muestreo en todos los canales, utilizando el método de exploración rápida. o Configuración rápida guía hace que la configuración de una brisa.

Características principales

Registre datos que incluyen voltaje, corriente, potencia, armónicos y parpadeo simultáneamente a lo largo de un solo eje de tiempo
Mida hasta 6000 A CA
Capture todas las anomalías de energía, incluidos cortes instantáneos, caídas de voltaje y fluctuaciones de frecuencia, mientras registra simultáneamente datos de tendencias
Configuración rápida: guía en pantalla fácil de entender para los procedimientos de medición
El software de aplicación PQ ONE incluido facilita la creación de informes
Registre formas de onda hasta 1 segundo antes y 10 segundos después de que ocurra una anomalía
Mida con precisión las corrientes de CC durante largos períodos de tiempo (con un sensor de corriente de cero automático de CA/CC)
Suministrar energía directamente a los sensores de corriente conectados
Envíe los valores medidos a los registradores de datos Hioki usando un adaptador compatible con tecnología inalámbrica Bluetooth® (productos compatibles con LR8410 Link), Ver. 2.0 y posterior

Nº de modelo (código de pedido)

KIT PQ3100-02/600	Kit PQA de abrazadera de 2 x 600 A (PQ3100 con 2 x CT7136, Z4003, PQ3100/98 H-Case)
KIT PQ3100-04/600	Kit PQA de abrazadera de 4 x 600 A (PQ3100 con 4 x CT7136, Z4003, PQ3100/98 H-Case)
PQ3100-04/6000-KIT de 7 pulgadas	Kit PQA de abrazadera de 4 x 6000 A (PQ3100 con 4 x CT7045, Z4003, PQ3100/98 H-Case)
PQ3100-04/6000-KIT de 10 pulgadas	Kit PQA de abrazadera de 4 x 6000 A (PQ3100 con 4 x CT7046, Z4003, PQ3100/98 H-Case)
KIT PQ3100-03/100	KIT PQA DE ABRAZADERA DE 3 X 100 A (PQ3100 CON 3 X CT7131, Z4003, PQ3100/98 H-Case-CN)

Nota: Es necesario un sensor de corriente opcional para medir los parámetros de corriente o potencia. Seleccione de Value Kits para obtener ahorros adicionales.

Especificaciones básicas

Precisión garantizada: 1 año

Tipo de línea de medición	Monofásico de 2 hilos, monofásico de 3 hilos, trifásico de 3 hilos o trifásico de 4 hilos más un canal de entrada adicional CH4 para tensión/corriente (todos los canales de medición de CA/CC)
Rangos de voltaje	Medición de tensión: 1000,0 V rms o CC, medición transitoria pico de 2200 kV
Rangos actuales	50,000 mA CA a 5,0000 kA CA, 10,000 A CC a 2,0000 kA CC (depende del sensor de corriente en uso)
Rangos de potencia	50,000 W a 6,0000 MW (determinado automáticamente según el rango actual en uso)
Precisión básica	Voltaje: ±0,2 % del voltaje nominal, Corriente: ±0,1 % rdg. ±0,1 % fs + precisión del sensor de corriente, potencia activa: CC ±0,5 % rdg. ±0,5 % fs + precisión del sensor de corriente, CA ±0,2 % rdg. ±0,1 % fs + precisión del sensor de corriente
Elementos de medición	1. Sobretensión transitoria: muestreo de 200 kHz 2. Ciclo de frecuencia: calculado como un ciclo 3. Voltaje (1/2) RMS, corriente (1/2) RMS: cálculo de un ciclo actualizado cada medio ciclo 4. Aumento de voltaje, Caídas de voltaje, Interrupción de voltaje, RVC (Ver.2.0 o posterior): Cálculo de voltaje (1/2) RMS 5. Corriente de irrupción: cálculo de medio ciclo: calculado como el valor RMS actual para los datos de forma de onda actuales muestreados cada medio ciclo. 6. Frecuencia 200 ms: Calculada como 10 o 12 ciclos 7. Frecuencia de 10 s: calculada como el tiempo de ciclo completo durante el período especificado de 10 s 8. Pico de forma de onda de voltaje, pico de forma de onda de corriente 9. Voltaje, corriente, potencia activa, potencia aparente, potencia reactiva, energía activa, energía aparente, energía reactiva, costo de energía, factor de potencia, factor de potencia de desplazamiento, factor de desequilibrio de voltaje, factor de desequilibrio de corriente 10. Factor de cresta de tensión, factor de cresta de corriente 11. Ángulo de fase armónica/armónica (voltaje/corriente), potencia armónica: 0 a 50 órdenes 12. Ángulo de fase tensión-corriente armónica: órdenes 1 a 50 13. Factor de distorsión armónica total (tensión/corriente) 14. Inter armónico (voltaje/corriente): 0,5 a 49,5 órdenes 15. Factor K (factor de multiplicación) 16. Parpadeo IEC, parpadeo Δ V10
Registro	Intervalo máximo de registro: 1 año Número máximo de eventos registrables: 9999 × 365 días
Interfaces	Tarjeta de memoria SD/SDHC, RS-232C (para comunicación/enlace LR8410), LAN (servidor HTTP/FTP/envío de correo electrónico), USB 2.0 (para comunicación)
Conectividad del registrador	Envía los valores medidos de forma inalámbrica al registrador mediante el uso de un adaptador de conversión en serie de tecnología inalámbrica Bluetooth®. (Dispositivos compatibles: registradores compatibles con Hioki LR8410 Link), ver. 2.0 y posteriores
Mostrar	LCD en color TFT de 6,5 pulgadas (640 × 480 puntos)
Alimentación	Adaptador de CA Z1002 (100 V a 240 V CA, 50/60 Hz, corriente nominal 1,7 A), batería Z1003 (uso continuo: 8 horas, tiempo de carga: máx. 5 horas y 30 minutos con adaptador de CA)
Dimensiones y masa	300 mm (11,81 pulgadas) de ancho × 211 mm (8,31 pulgadas) de alto × 68 mm (2,68 pulgadas) de profundidad, 2,5 kg (88,2 oz) (incluida la batería)

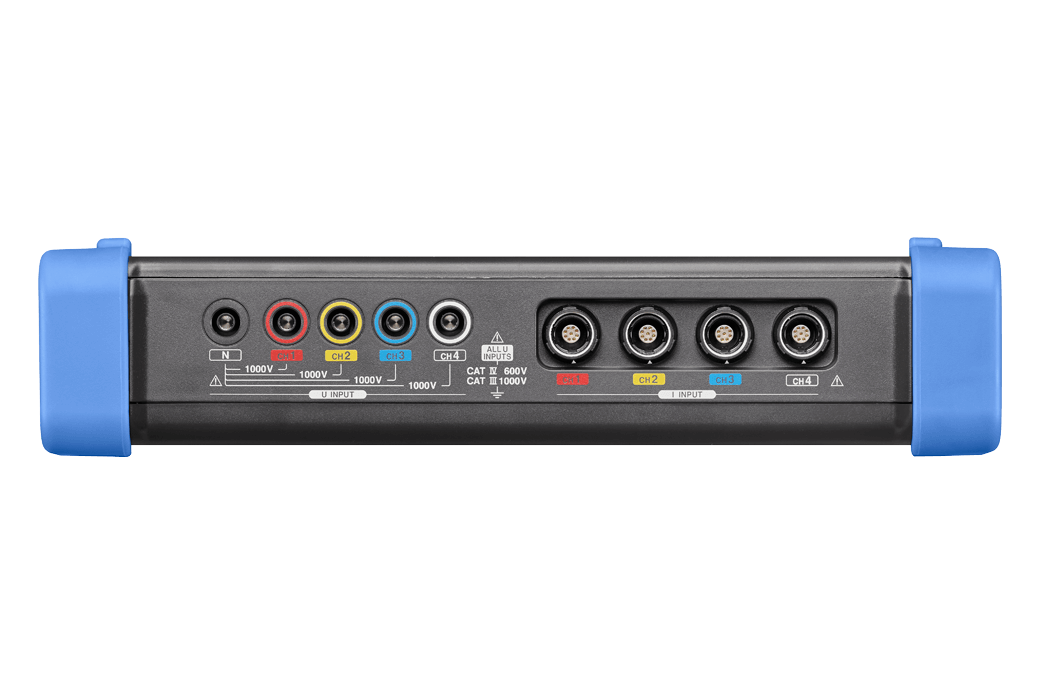

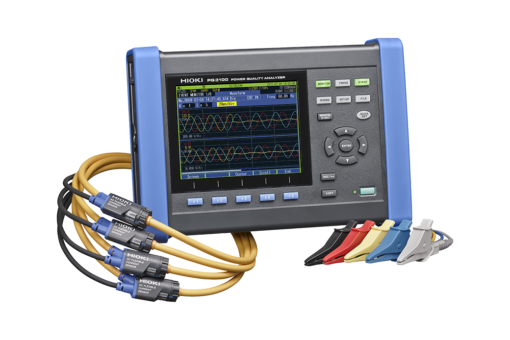

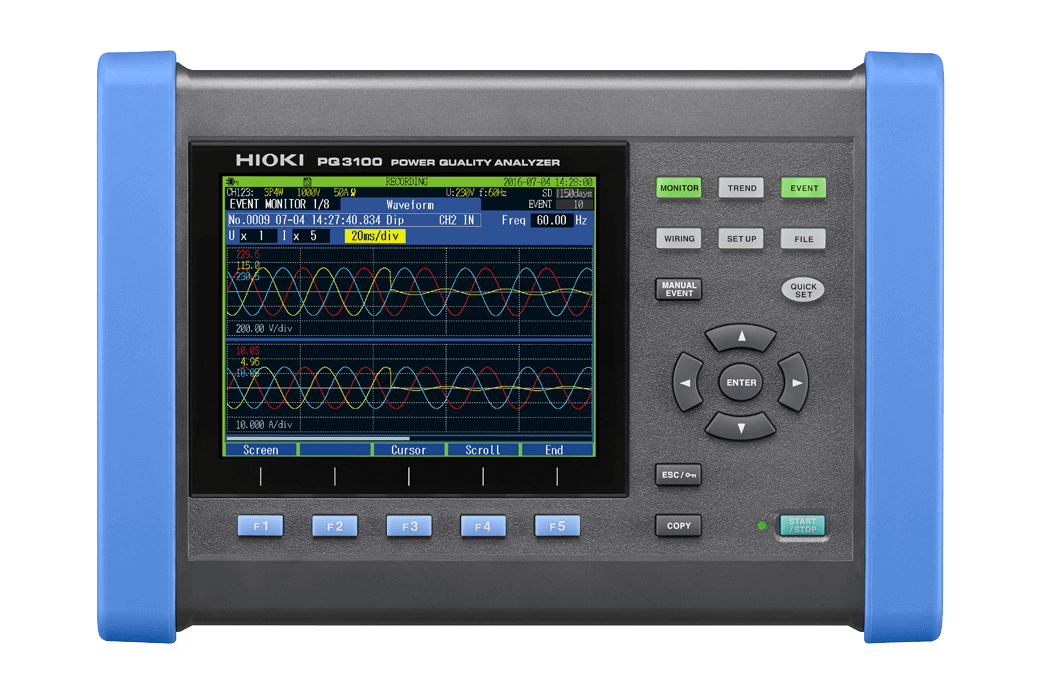

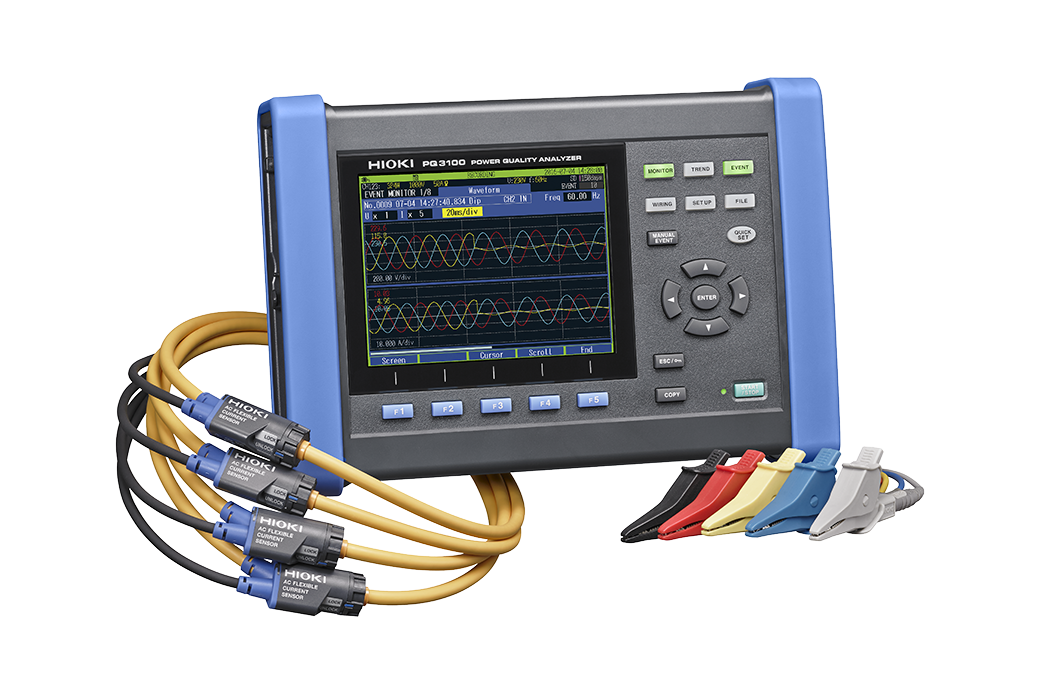

Accesorios incluidos	Manual de instrucciones ×1, guía de medición ×1, juego de cable de voltaje L1000-05 ×1 (rojo/amarillo/azul/gris/negro, pinza de cocodrilo ×5, tubo en espiral ×5), pinza de color (para identificar el color del sensor de abrazadera) × 1 juego, tubo en espiral × 5, adaptador de CA Z1002 × 1, correa × 1, cable USB (1 m 3,28 pies de largo) × 1, paquete de batería Z1003 × 1, PQ ONE (software, CD) × 1
